Что такое стеклопакет в пластиковых окнах

Стеклопакеты и их свойства

Практически любое современное окно сегодня представляет собой стеклопакет в раме из ПВХ, дерева или алюминия.

Звукоизоляция, теплоизоляция, степень инсоляции помещения, а также безопасность ваша и ваших близких практически на 100% зависит от качества стеклопакета и его свойств.

Что такое стеклопакет

Качество стеклопакетов определяет ГОСТ 24866-2014 (введен 01.04.2016).

Что влияет на свойства стеклопакета и сколько это стоит:

Количество стекол в стеклопакете

Максимальное количество стекол в стеклопакете ГОСТ не нормирует. Тем не менее, у стеклопакета с большим числом стекол есть свои недостатки.

Звукоизоляция	Теплоизоляция	Светопропускание	Защита от УФ	Вес стеклопакета
Увеличивается	Увеличивается	Уменьшается	Увеличивается	Увеличивается

На что влияет толщина стекла

Чем толще стекло используется в стеклопакете, тем лучше стеклопакет изолирует от шума.

Толщина стекла	Вес 1 м 2	Звукоизоляция
4 мм	10 кг	28-30дБ
5 мм	12,5	29-31дБ
6 мм	15 кг	30-32дБ
8 мм	20 кг	32дБ

Звукоизоляция

Для звукоизоляции, согласно лабораторным испытаниям, подходят конструкции в изготовлении которых используется толстое листовое стекло или многослойное стекло.

Характеристика звукоизоляции стеклопакетов расчетная

Формула	Звукоизоляция по отношению к прямому шуму воздушных судов Rw, dB
4 мм	30
4М1-16-4М1	30
8 мм	32
4М1-10-4М1-10-4М1	33
4М1-16Ar-4М1-14Ar-И4	33
6CGSolar-16Ar-4М1-14Ar-И4	36
44.1М1-14-4М1	40
44.1М1-12-66.1М1	47

Как видно, 8-ми миллиметровое стекло лучше изолирует от шума (32 дБ), чем однокамерный стеклопакет 4М1-16-4М1 (30 дБ).

Низкоэмиссионные стекла

Существуют низкоэмиссионные стекла с жестким и мягким покрытиями.

Мягкое низкоэмиссионное покрытие (i-стекло) используется для изготовления теплосберегающих и энергосберегающих стеклопакетов чаще.

Низкоэмиссионное стекло

Низкоэмиссионное стекло (Low Emission) со специальным теплоотражающим напылением работает по принципу термоса: изолирует от внешней среды, сохраняя температуру внутри.

Нанесенное на поверхность стекла покрытие сохраняет прозрачность и, в отличие от пленок, не может отклеиться. Само покрытие может быть нанесено :

Видео: производство низкоэмиссионных стекол для стеклопакета

Теплоизоляция

Ниже в таблице приведены характеристики теплоизоляции оконных блоков c типовым стекольным заполнением. Детально ознакомиться с теплоизоляционными свойствами стеклопакетов можно по ссылке: теплоизоляция стеклопакетов.

Формула стеклопакета	Сопротивление теплопередаче м 2 С/Вт
4М1-16-4М1	0,35 (ГОСТ)
4М1-16-И4	0,58 (ГОСТ)
4М1-16Ar-И4	0,63 (ГОСТ)
4М1-10-4М1-10-4М1	0,51 (ГОСТ)
4М1-16Ar-4М1-14Ar-И4	0,95 (расчетное)
6CGSolar-16Ar-4М1-14Ar-И4	1,45 (расчетное)

Теплосберегающий стеклопакет для теплых окон VEKA

C появлением низкоэмиссионного И-стекла теплопотери через окна существенно сократились. В быту стали употребляться выражения «теплые окна», «теплый стеклопакет», теплосберегающий стеклопакет.

Влияние стеклопакета на теплозащитные свойства окна VEKA Softline 70
Расчетные значения, согласно конфигуратору Guardian

Формула стеклопакета	Сопротивление теплопередаче м 2 С/Вт
4М1-16-4М1-14-4М1	0,59
4М1-16-4М1-14-И4	0,83
4М1-16Ar-4М1-14Ar-И4	0,97
4CGSolar-16-4М1-14-4М1	0,85
4CGSolar-16Ar-4М1-14Ar-4М1	1,00
4CGSolar-16-4М1-14-И4	1,17
4CGSolar-16Ar-4М1-14Ar-И4	1,45

Окна с теплосберегающим стеклопакетом можно посоветовать для всех теплолюбивых хозяев.

Светопропускание, защита от солнца и УФ излучения

Характеристика стекол и стеклопакетов по пропусканию света и УФ излучения, расчетная

Формула	Пропускание света τv(%)	Солярный фактор g (%)	Пропускание УФ лучей τuv(%)
4 мм	90	88	75
8 мм	88	82	66
4М1-16-4М1	83	80	60
4М1-10-4М1-10-4М1	76	72	50
4М1-16Ar-4М1-14Ar-И4	73	60	30
6CGSolar-16Ar-4М1-14Ar-И4	58	38	14

При этом, как видно из таблицы, стекло триплекс 8 мм не значительно уменьшает прозрачность, в отличие от двух стекол по 4 мм в конструкции стеклопакета.

Окна с 4 стеклами по 4 мм почти на 40% лишат дом естественного освещения.

Солнцезащитные стекла и стеклопакеты

Солнцезащитный стеклопакет с применением напыления тонкого слоя оксида титана позволяет создать преграду на пути у тепловых солнечных волн. Снаружи такой стеклопакет обладает легким зеркальным глянцем, а изнутри прозрачен как обычное стекло.

Ключевая роль солнцезащитного стеклопакета:

Солнцезащитные свойства стеклопакета определяет стекло с защитой от солнечной энергии, снижающее «солярный фактор».

Солярный фактор (солнечный фактор) обозначается в документации «g» и указывает процент от солнечной энергии, проходящей сквозь стеклопакет.

Чем солярный фактор ниже, тем лучшую защиту от солнца обеспечит стеклопакет. Например, солярный фактор в 40% указывает на то, что лишь 40% солнечной энергии пропускает стеклопакет.

Значение этого параметра напрямую связано с степенью защиты от ультрафиолетового излучения. Солнцезащитные стекла с низким солнечным фактором устанавливаются для помещений с произведениями искусства, чтобы избежать их выцветание от УФ излучения. В отличие от тонированных стекол, солнцезащитные стекла нового поколения прозрачны для видимого глазу света.

Энергосберегающий стеклопакет с мультифункциональным стеклом

Для расчета точной цены по проекту отправьте сообщение через «обратную связь» в разделе «Контакты».»

И-стекло и мультифункциональное: какое лучше, в чем отличие?

Сравнение И-стекла (ClimaGuard N) и Мультифункционального стекла (ClimaGuard Solar)

Формула	Пропускание света τv(%)	Солярный фактор g (%)	Пропускание УФ лучей τuv(%)	Сопротивление теплопередаче м 2 С/Вт
4М1-16Ar-4М1-14Ar-И4	73	60	30	0,95 (расчетн.)
4CGS-16Ar-4М1-14Ar-4M1	62	40	24	1,0 (расчетн.)

Вывод: мультифункциональное стекло в стеклопакете делает его не только теплосберегающим, но и лучше затеняет помещение, сохраняет его от жары.

Тонированные стекла и стеклопакеты

В остеклении домов, витрин, при устройстве офисных перегородок внутри помещений также часто используются тонированные стекла, как и в тонировке стекол автомобилей. Как правило, используется одно окрашенное в массе стекло, реже два стекла в составе одно- и двухкамерного стеклопакета. Таким образом можно достичь требуемой степени декоративного и защитного оформления.

Для каких целей используется тонированное (окрашенное) стекло в стеклопакетах:

Необходимое цветовое решение, помимо окрашенного в массе стекла, может быть найдено за счет поклейки тонирующей или зеркальной пленки.

Тонированный стеклопакет включает окрашенное в массе стекло. Исключено отслаивание пленки и появление пузырьков воздуха и иных визуально видимых дефектов в процессе эксплуатации.

Тонировочная пленка служит упрочняющим элементом и может использоваться для создания безопасного безосколочного остекления. Тонированный стеклопакет таким свойством не обладает.

Важным отличием тонированного стеклопакета от солнцезащитного является существенное снижение проникновения видимого света. Попадающий в помещение свет в технической документации указывается в процентах (по ГОСТ обозначается τ_v(%)). С тонированным стеклом светопропускание составляет до 20-30%, тогда как с солнцезащитным прозрачным стеклом в двухкамерном стеклопакете светопропускание не опускается ниже 50%.

Противоударные стеклопакеты

Стойкость к удару может обеспечиваться применением одного из типов защитных стекол в составе стеклопакета:

Говоря о различиях в производстве триплекса следует учитывать следующее:

Особые свойства стеклопакетов

Современные технологии производства стекол позволяют вводить новые типы остекления за счет использования различных декоративных, защитных и физических свойств. В частности одним из наиболее перспективных считаются разработки самоочищающихся стеклопакетов.

Размер камеры и газ в стеклопакете

Принято считать что внутри стеклопакета вакуум, что в корне неверно, так как в таком случае стеклопакет просто лопнул бы сразу после выхода с конвейера под воздействием атмосферного давления.

На самом деле внутри стеклопакета обычный (осушенный) воздух или специальный инертный газ.

На что влияет размер камеры

Преимущества тонированного в массе стекла	Преимущества пленки

Улучшение звукоизоляции	Нет
Улучшение теплоизоляции	Да (+50%)

Формула	Пропускание света τv(%)	Солярный фактор g (%)	Пропускание УФ лучей τuv(%)	Сопротивление теплопередаче м 2 С/Вт
4CGS-6Ar-4М1-6Ar-И4	59	39	15	0,88 (расчетн.)
4CGS-16Ar-4М1-14Ar-И4	59	39	15	1,45 (расчетн.)
4CGS-18Ar-4М1-18Ar-И4	59	39	15	1,43 (расчетн.)
4CGS-16Ar-4М1-24Ar-И4	59	39	15	1,41 (расчетн.)

Для лучшей теплоизоляции эффективно заполнить камеру газом, более плотным чем воздух. В частности, повышает изоляционные свойства стеклопакета закачивание аргона. Подробнее: Зачем нужен газ в стеклопакете

Дистанционные рамки в стеклопакете

Разделяющие стекла в стеклопакете рамки выполняют одновременно несколько функций:

Дистанционные рамки различаются по типу и материалу из которого изготовлены. Наиболее распространенные: пластиковые, алюминиевые, комбинированные (TGI).

Как читать формулу стеклопакета

4М1-10Ar-4М1-10Ar-И4 — двухкамерный стеклопакет 32 мм, энергосберегающий слой есть только на внутреннем стекле + аргон в двух камерах.

Другие варианты популярных формул двухкамерных стеклопакетов:

4-14-4-14-4 — обычный стеклопакет толщиной 40 мм, где нет ни энергосберегающего напыления, ни заполнения аргоном.

4-10-4-10Ar-4i — один энергосберегающий слой и аргоном заполнена только внутренняя камера.

Источник

Стеклопакет – главный в окне

В статье найдутся ответы на вопросы «что такое стеклопакет?», «бывают ли пластиковые стеклопакеты?» и «есть ли в стеклопакете вакуум?».

Какой стеклопакет выбрать – пластиковый, алюминиевый или деревянный?

Стеклопакет – прозрачный элемент окна. Это герметичная конструкция из двух или более стекол, соединенных между собой дистанционными рамками. Герметичность стеклопакету обеспечивают 2 слоя герметика, надежно склеивающих все конструкцию.

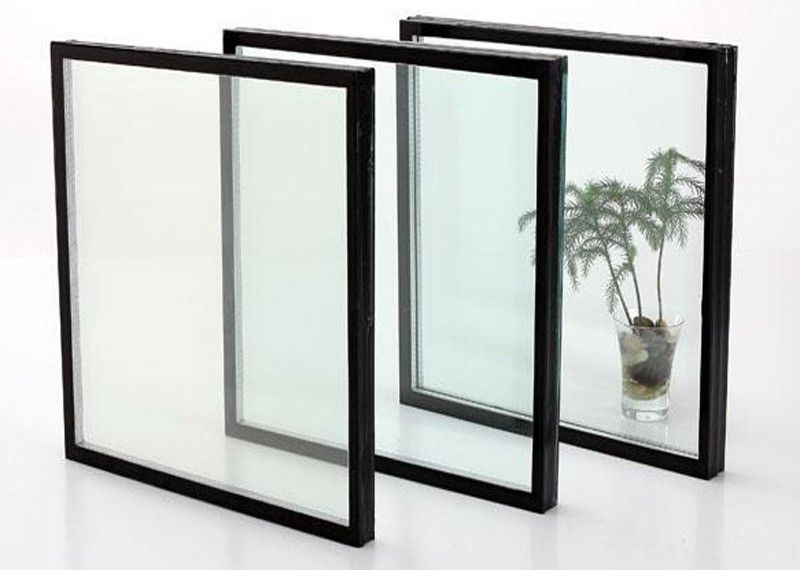

Фото: стеклопакету всего около 50 лет, но он успел стать основным строительным материалом Прототип современного стеклопакета был изобретен в США в 1938 году. Между двумя стеклами вставляли свинцовую распорку и спаивали между собой. Изобретение поначалу было неудачным – первые стеклопакеты не выдерживали температурных нагрузок и постоянно лопались.

Пустотелый алюминиевый профиль в качестве дистанционной рамки начали применять в 1950 году. В 1970 в Германии появились стеклопакеты современной конструкции с двумя слоями герметика и рамкой, заполненной осушителем воздуха. Изобретение стеклопакетов стало важной вехой на пути изобретения энергосберегающих окон.

Роль стеклопакета в окне

Стеклопакет часто ассоциируется с окном (пластиковым, алюминиевым, деревянным) и доля истины в этом есть. Современное окно состоит из стеклопакета, профиля, фурнитуры. Стеклопакет важный элемент оконной конструкции, занимающий преобладающую площадь – 70%-90%.

Через стеклопакет в дом проникает солнечный свет, через него можно увидеть окружающий мир – то, ради чего первобытные люди начали делать отверстия в стенах.

Современный стеклопакет кардинально отличается от своих предшественников – кусочков слюды или бычьего пузыря. Технический прогресс научил стекло избирательно пропускать излучение, сохранять в доме тепло. Стекло стало прочным, красивым, суперпрозрачным.

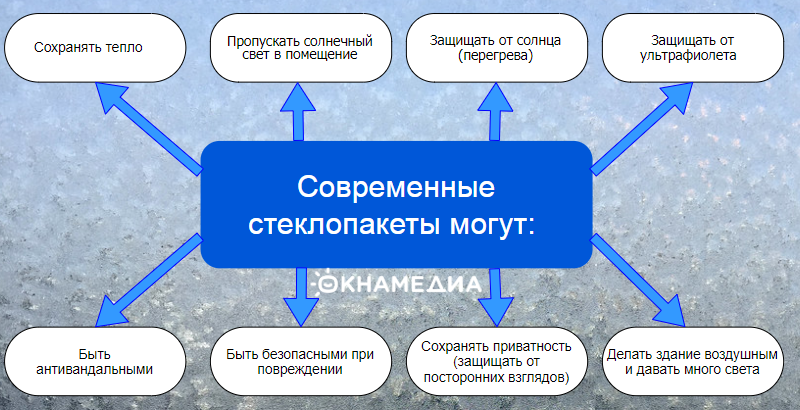

Фото: возможности современных стеклопакетов многогранны

Как производят стеклопакеты?

Самая важная характеристика стеклопакета – это герметичность. Если герметичность нарушается, или стеклопакет изначально изготовлен с дефектами, он не будет выполнять свою функцию.

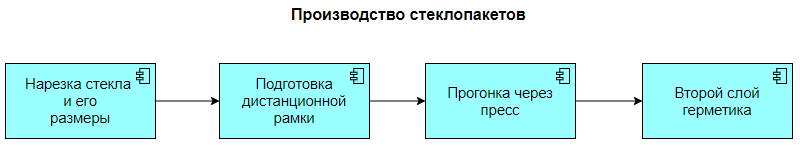

Производство стеклопакетов состоит из нескольких этапов:

⇨ Нарезка стекла и его размеры.

Стекло на современных предприятиях режется на автоматических линиях. Вначале на стекло алмазным роликом наносят царапины глубиной 1-1,5мм, затем его разламывают по этим меткам. Стандартные листы стекла имеют размер 3210х2250мм или 6100х3210мм. Существуют специальные программы по раскрою стекла, они позволяют минимизировать обрезки, что удешевляет стоимость конечной продукции

Важно! Стоимость всех обрезков стекла включена в стоимость стеклопакета. Старайтесь выбирать такие размеры стеклопакетов, чтобы отходы были минимальны (очень актуально для фасадного и панорамного остекления).

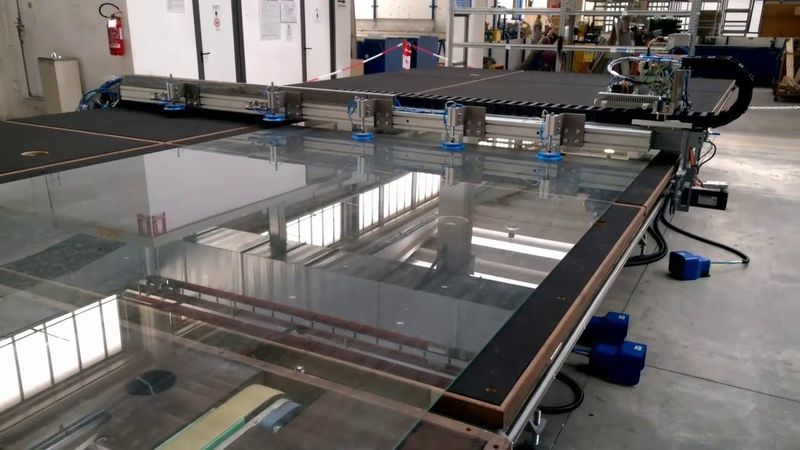

Фото: современные линии резки стекла практически исключают участие человека. Раскрой листа формируется автоматически

⇨ Подготовка дистанционной рамки.

Дистанционная рамка – это полый внутри профиль из алюминия, стали или пластмассы. Рамки бывают различной ширины от 6 до 24мм, именно они создают воздушную камеру в стеклопакете.

Внутрь рамки засыпают осушитель воздуха. На одной поверхности рамки есть небольшие отверстия и гранулы осушителя через них впитывают молекулы воды, которая содержится в воздухе. Если осушитель не справляется с задачей, то на внутренних поверхностях стекла будет образовываться конденсат – такой стеклопакет считается бракованным.

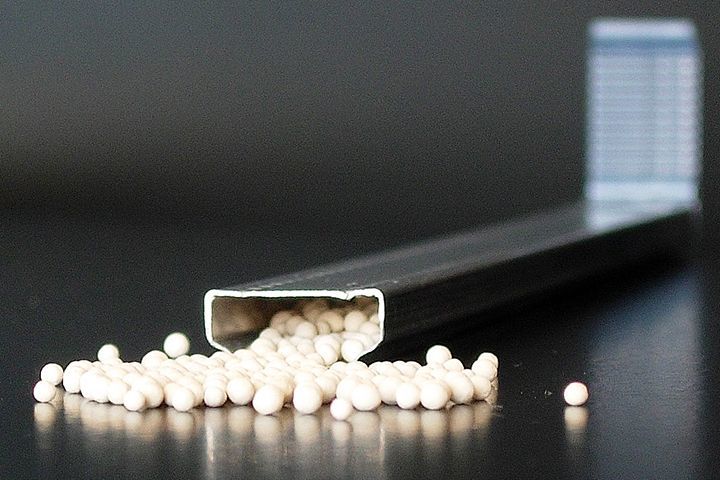

Фото: осушителем заполняют не всю рамку, достаточно засыпать в две стороны, т.е 50% рамки
⇨ Нарезанная рамка собирается на пластиковые уголки или просто сгибается в углах. Второй вариант применяется все чаще, т.к позволяет свести к минимуму обрезки рамки.

Важно! Дистанционная рамка может стыковаться по всей длине. Количество стыков на одной рамке не лимитируется. Стыки рамки не считаются браком, но компании, дорожащие своей репутацией, не делают больше одного соединения.

На торец рамки наносят тонкую полоску нетвердеющего герметика, он позволяет ей приклеиться к стеклу и создает первую преграду на пути попадания наружного воздуха и влаги внутрь.

Подготовленную рамку приклеивают к нарезанному и вымытому стеклу, собирая стеклопакет как сэндвич. В однокамерном стеклопакете два стекла и одна рамка между ними, в двухкамерном – три стекла и две рамки.

Собранный стеклопакет прогоняют через пресс, в нем стекла плотно прижимаются к рамкам.

Стекло моется в автоматических моечных машинах теплой водой со специальным средством.

Важно: стекло должно быть чистым на внутренних поверхностях, которые нельзя вымыть на собранном стеклопакете. Отпечатки пальцев, мусор, пятна внутри – все это брак и стеклопакет должны заменить бесплатно!

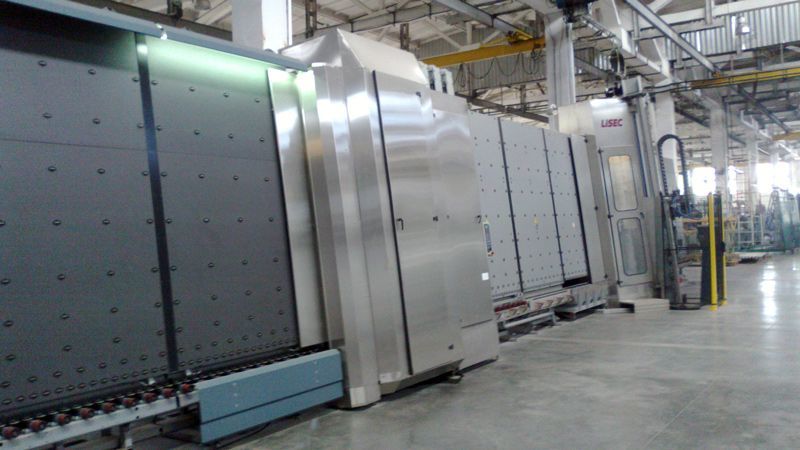

Фото: размер стеклопакета, который можно изготовить ограничивается размерами моечной камеры и пресса

⇨ На торец собранного стеклопакета наносят второй слой герметика и оставляют сохнуть. Герметик высыхает примерно за 1-1,5 часа, после чего стеклопакет можно устанавливать в окно. Лучше если герметик второго слоя наносится в вертикальном положении стеклопакета – так стекло не прогибается изначально и риск его прогиба и разрушения в готовом окне гораздо меньше.

Важно: второй слой герметика не должен иметь разрывов и пустот. Даже самый маленький разрыв приведет к постепенной разгерметизации стеклопакета!

Самые качественные стеклопакеты изготавливаются на полностью автоматических линиях.

Формулы стеклопакетов

Формула стеклопакет это краткая запись всех его составляющих.

В формуле указывается:

Толщина стеклопакета зависит от ширины оконного профиля. Она складывается из суммы толщин стекла и рамок.

Важно: согласно ГОСТ 24866-2014 формула стеклопакета пишется, начиная с уличного стекла (того, которое расположено первым со стороны улицы). Многие производители окон пишут формулу, начиная с внутреннего стекла (того, которое со стороны помещения). Уточняйте написание в документах при заключении договора.

Виды стеклопакетов

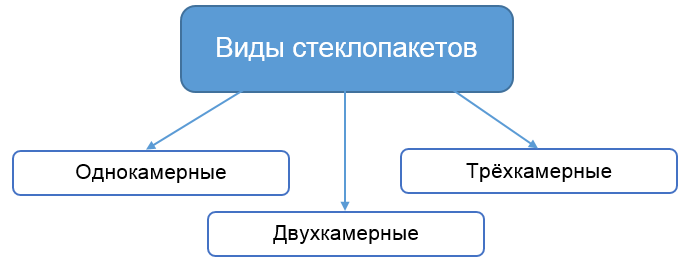

Стеклопакеты по количеству камер бывают:

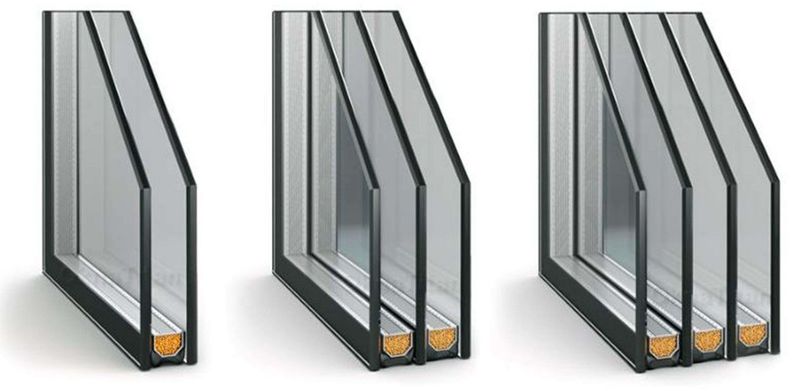

Фото: трех- и более камерные встречаются редко, это очень толстые и тяжелые конструкции

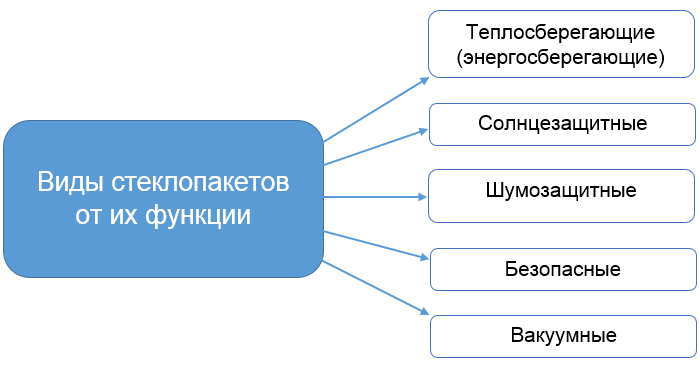

Стеклопакеты в зависимости от их функций бывают:

В состав теплосберегающего стеклопакета обязательно входит низкоэмиссионное И-стекло (например, Planibel LOW-E от AGC) или мультифункциональное стекло* (например, Energy Light от AGC). Хорошим дополнением станет пластиковая дистанционная рамка и заполнение инертным газом.

Пример формулы: 6 EL – 14Ar – 4М1 – 14 Ar – 4 i

Со стороны улицы в них ставят солнцезащитное стекло (Sunergy, Stopsol, Stopray) или мультифункциональное стекло.

Пример формулы: 4S – 12 – 4М1 – 12 – 4М1

В таких стеклопакетах используется многослойное стекло триплекс (Stratobel) или специальный акустический триплекс (Stratophone). Дополнительный бонус к тишине – многослойное стекло безопасно при разрушении и устойчиво к взлому.

Пример формулы: 6 Sb – 14 – 4М1 – 14 – 4 i, где 6 Sb – многослойное стекло Stratobel толщиной 6мм

Стекло предмет хрупкий, а его осколки серьезная угроза травмы. Термоупрочненное (закаленное) или многослойное стекло – забота о своей безопасности, при разрушении такого стекла риск повреждения минимален.

К категории безопасных относятся и противопожарное стекло, непроницаемое для пламени и продуктов горения, такое как Pyrobel и Pyrobelite от AGC.

Примеры формулы: 3.3.1 – 14 – 4М1 – 14 – 4 i, 6 – 14 – 4М1 – 14 – 3.3.1 (3.3.1 – обозначение триплекса)

6зак – 14 – 4М1 – 14 – 4 i ( с закаленным стеклом)

Вакуумные стеклопакеты одновременно и вымысел и реальность. Вымысел то, что все стеклопакеты вакуумные – основная масса выпускаемых пакетов заполнены осушенным воздухом или инертным газом, вакуума в них нет. Вакуумные пакеты весьма дорогостоящие и производятся в очень ограниченном количестве. В нашей стране пока нет таких производств. Однако передовые стекольные заводы уже производят вакуумные стеклопакеты, например Fineo от AGC.

Газ в стеклопакете

Обычный стеклопакет заполнен простым воздухом, влага из которого удаляется осушителем в дистанционной рамке.

Усилить тепло- и шумоизоляцию можно закачиванием инертных газов в воздушные камеры. Для этих целей используют аргон, криптон, гексафторид серы.

Вопреки устоявшемуся мнению газ не улетучивается через1-2 года, а исправно служит весь срок жизни стеклопакета при условии использования качественных герметиков.

Боязнь отравления газом при разрушении стеклопакета также беспочвенна. Объем газа слишком мал, чтобы нанести ощутимый вред самочувствию человека.

Дефекты стеклопакетов

Дефекты стеклопакетов можно условно разделить на две категории: механические повреждения и брак сборки.

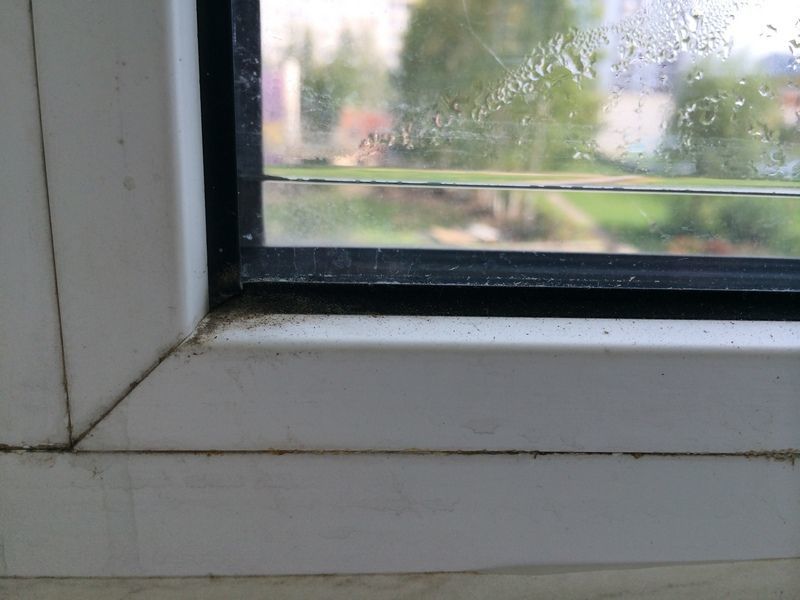

Фото: негерметичный стеклопакет вполне может превратиться в аквариум К дефектам сборки можно отнести:

Какой стеклопакет – такое и окно

Стеклопакет занимает от 70 до 90% площади окна, именно он диктует каким окну быть. Его несложно поменять и вдохнуть в окно новую жизнь, если оно установлено давно и не отвечает требованиям потребителя. Инновации в производстве стекла повысили теплоизоляцию стекла на 50%, защиту от солнца на 60%, а звукоизоляцию в 3 раза. Стеклопакет с инновационным энергосберегающим стеклом способен сделать даже скромное окно ультрасовременным.

*Статья содержит контекстную и визуальную рекламу
