Стака́н — обычно стеклянный сосуд, близкий по форме к цилиндру или усечённому конусу, без ручки. Применяется для холодных и горячих напитков. В последнем случае часто используется подстаканник.

Содержание

Материал, форма, размер, происхождение

Физические характеристики стакана могут меняться в определённых пределах от одного конкретного изделия к другому. Если же характеристики изделия выходят за допустимые пределы, то лучше подходит другое название, например: фужер, стопка, кружка.

Своё начало стакан ведёт от тюркской деревянной посуды — тостаган (низкая круглая посуда типа пиалы). За долгие годы форма и название претерпели изменение. Важной физической характеристикой стакана является материал, из которого он изготовлен, и свойства этого материала. Наиболее часто стаканы сделаны из стекла. Такая практика отразилась в том, что в некоторых языках, таких как английский, немецкий, французский, слова ‘стакан’ и ‘стекло’ являются омонимами: glass, Glas, verre. Стаканы бывают, однако, также пластмассовыми, бумажными, керамическими и металлическими. Бывают стаканы прозрачные (стеклянные, пластмассовые) и непрозрачные (бумажные, пластмассовые, металлические), многоразовые и одноразовые (из бумаги или пластмассы), складные (из нескольких колец). Материал стакана определяет, можно ли им пользоваться для употребления горячих напитков или нет. Встречаются даже съедобные стаканы: так, мороженое может продаваться в вафельных стаканчиках.

Форма стакана обычно близка к цилиндру или к усечённому конусу, однако встречаются стаканы более сложной формы. Соотношение высоты стакана с диаметром основания примерно 2:1, а размером он близок к человеческой ладони. Объём стакана обычно 200—250 см³. 12 стаканов = 1/4 ведра. Стаканы меньшего размера часто называются стаканчиками, а совсем маленькие — стопками. Стаканы также бывают гранёными.

Гранёный стакан

Дизайн гранёного стакана советского образца приписывают Вере Игнатьевне Мухиной — автору монументальной композиции «Рабочий и колхозница»; впрочем, документального подтверждения этому нет. Простой гранёный стакан появился гораздо раньше — ещё на «Утреннем натюрморте» Петрова-Водкина изображён 12-гранный стакан с чаем, а это — 1918 год. В некоторых источниках упоминаются гранёные стаканы Уршельского стекольного завода 1914 года.

Вера Игнатьевна увлеклась стеклом в конце 1940-х, в это время нужно было разработать форму стакана для общепита (удобного для применения в посудомоечных машинах, а заодно и более прочного). «Мухинский» стакан создан с учётом этих требований — гладкое кольцо, идущее по окружности края, и отличает его от традиционной формы «простого гранёного».

Днём рождения гранёного стакана считается 11 сентября, а первый советский гранёный стакан был выпущен в 1943 году старейшим в России стекольным заводом в городе Гусь-Хрустальный. Размеры классического гранёного стакана — 65 мм в диаметре и 90 мм в высоту. Стакан имел 16 граней (также встречаются экземпляры с 17-ю гранями, но 12, 14, 16 и 18 — наиболее типичное количество, ведь, с точки зрения технологии, выпускать стаканы с четным количеством граней проще) и вмещал 200 мл жидкости (до краёв). На дне стакана была выдавлена его цена (как правило — 7 или 14 копеек; «20-гранники» стоили 14 копеек).

Характеристики стандартного гранёного стакана производства СССР:

Объём стаканов: 50, 100, 150, 200, 250, 350 миллилитров.

Гранёный стакан имеет ряд преимуществ по сравнению с обычным стаканом цилиндрической формы. Благодаря своим граням такой стакан гораздо прочнее и может уцелеть при падении на бетонный пол с метровой высоты. Поэтому гранёные стаканы производятся по сей день и используются в заведениях общепита, а также в пассажирских поездах (обычно с подстаканником).

В народе гранёный стакан получил название «маленковский», по фамилии советского государственного деятеля Георгия Маленкова.

Химический стакан

Химические (или лабораторные) стаканы являются весьма важной частью химической или биологической лаборатории. Как правило, по форме они представляют собой строгий цилиндр, хотя иногда могут иметь форму расширяющегося кверху усечённого конуса. Обязательным атрибутом химического стакана является носик для удобного сливания жидкости. Дно у хорошего химического стакана должно быть плоским, для удобства использования магнитной мешалки. Изготавливаются обычно из термостойкого стекла, но могут быть пластиковыми. Объём химических стаканов варьирует от 5 мл до 2 л. На стакан может быть нанесена шкала объёма, однако она приблизительна и служит только для ориентировки. Сосуды с точными шкалами, служащие для измерения объёма жидкости, называют мензурками. Химические стаканы используются обычно для приготовления растворов сложного состава, когда необходимо при перемешивании растворять несколько твёрдых веществ. Во время «лабораторных» праздников химические стаканы ёмкостью 50 мл нередко используются в качестве стопок.

Одноразовый стаканчик

Складной стакан

Складной стакан состоит из подставки и укреплённых на ней колец в виде усечённых конусов. В сложенном состоянии они помещаются друг под другом, закрытые крышкой. В разложенном положении телескопически раскрыты вверх. В популярных художественных фильмах, таких как «Опасно для жизни!» (1985), «Московские каникулы» (1995) и др., складной стакан использовался как непременный атрибут пьяниц.

Стакан как мера объёма

Стакан также является бытовой мерой объёма жидкости и сыпучих тел, и в этом качестве используется в кулинарных рецептах. В этих случаях имеется в виду объём 200 см³. Например, имеется такой рецепт «Солянки московской на сковородке»: «2 — 3 рябчика (или любой другой дичи), 100 г. копчёной грудинки, 5 сосисок, 500 г. кислой шинкованной капусты, 4 столовые ложки томатной пасты, 1 луковица, 2 стакана бульона, 100 г. любых маринадов, соль, перец по вкусу, 1/2 стакана тёртого сыра.»

Применение стакана в драках

Популярные выражения со словом «стакан»

Занимательные факты о стакане

Известные люди о стакане

В. И. Ленин в своей работе «Ещё раз о профсоюзах, о текущем моменте и об ошибках тт. Троцкого и Бухарина» следующим образом характеризует свойства и предназначение стакана:

Стакан есть, бесспорно, и стеклянный цилиндр и инструмент для питья. Но стакан имеет не только эти два свойства или качества или стороны, а бесконечное количество других свойств, качеств, сторон, взаимоотношений и «опосредствований» со всем остальным миром. Стакан есть тяжёлый предмет, который может быть инструментом для бросания. Стакан может служить как пресс-папье, как помещение для пойманной бабочки, стакан может иметь ценность, как предмет с художественной резьбой или рисунком, совершенно независимо от того, годен он для питья, сделан ли он из стекла, является ли форма его цилиндрической или не совсем, и так далее и тому подобное.

Источник

Объясните с точки зрения физики, почему толстые стекла более опасны, чем тонкие

Как мы узнали из физики, в большинстве случаев объекты «расширяются и сжимаются». (Вода от 0 ° C до 4 ° C будет подвергаться аномальному расширению, сурьма, висмут, жидкое железо и т. Д., При определенных условиях также будут происходить «термоусадка и холодное расширение»)

Я считаю, что многие люди столкнулись с этой ситуацией. Когда в стакан наливают горячую жидкость, стакан внезапно лопается. Такая внезапная ситуация часто заставляет нас ошибочно думать, что стеклянная чашка слишком тонкая, и она не должна быть случайной, если она должна быть толстой.

Но действительно ли безопасно выбирать толстую стеклянную посуду?

Физический факт таков: когда мы наливаем в стакан горячую воду, не все стенки чаши подвергаются воздействию горячей воды, но нагреваются изнутри наружу. Когда горячая горячая вода вводится в стекло, внутренняя стенка стекла сначала термически расширяется, но, поскольку для передачи тепла требуется время, внешняя стенка не ощущает температуру горячей воды в течение очень короткого времени, поэтому внешняя стена не расширяется во времени. То есть существует разница во времени между внутренней и внешней экспансией. Эта разница во времени заставляет внешнюю стенку выдерживать огромное давление, вызванное расширением внутренней стенки. (Внешняя стенка в это время эквивалентна трубе, и объект в трубе будет расширяться наружу.) Когда давление достигает определенного уровня. В то время внешняя стенка не могла выдержать это давление, и стекло взорвалось.

Таким образом, реальная физическая причина взрыва стекла при нагревании связана с неравномерным тепловым расширением!

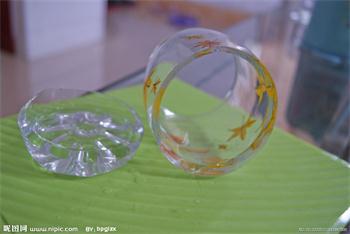

Если мы внимательно посмотрим на потрескавшуюся чашку, то обнаружим правило, что стеклянная чаша легко разбивается не только толстой стенкой, но и более толстым дном.

Поэтому, очевидно, чтобы этого избежать, следует выбирать чашку с тонким дном и стенкой. Поскольку более тонкая стеклянная стенка, более короткое время теплопередачи внутренней и внешней стенок и меньший перепад давления между внутренней и внешней стенками могут почти одновременно увеличиваться, так что стеклянная чашка не треснет из-за неравномерное отопление. Чем толще стеклянная стенка, тем больше требуется времени для теплопередачи и чем больше разница давлений между внутренней и внешней стенками, тем больше вероятность ее разрыва из-за неравномерного нагрева!

Так что, если семья уже купила толстую стеклянную посуду? Выброси это?

При наливании горячей горячей воды в стакан, если вы поставите металлическую ложку, прежде чем горячая вода нагревает стеклянную чашку, она передаст некоторое тепло металлической чайной ложке, чтобы температура воды стала ниже, и даже если горячая вода продолжает литься после этого, нет никакой опасности, потому что внутренняя и внешняя стенки чашки стали однородными по температуре.

Источник

Что такое стеклянный стакан с точки зрения физики

Поющие и безмолвствующие бокалы

Э. Т. А. Гофман. «Крошка Цахес, по прозванию Циннобер»

То, что из стеклянных бокалов можно извлекать звуки, не ново. Однако оказывается, что музыкальные звуки из них можно извлекать весьма своеобразным способом. Впрочем, судите сами.

Если обмакнуть палец в воду и аккуратно водить им по краю бокала, постоянно смачивая водой, то сначала бокал будет издавать скрипящий звук, но затем, когда края хорошо оботрутся, звуки станут мелодичнее. Меняя силу нажима пальца, можно менять и тон извлекаемого звука. Кроме того, высота тона зависит еще и от размеров бокала, толщины его стенок и количества жидкости в нем.

Заметим, что не любой бокал способен издавать приятные поющие звуки, поэтому поиск подходящего бокала может оказаться долгим и хлопотливым. Лучше всего поют (а не скрипят) очень тонкие бокалы, имеющие форму параболоида вращения, на длинной и тонкой ножке. Тон звучания можно менять, подливая в бокал воду: чем больше в бокале будет воды, тем ниже он звучит. Когда уровень воды поднимется до середины бокала, на ее поверхности появятся волны, возникающие из-за сотрясения стенок бокала. Сильнее всего волнение будет в том месте, где в данный момент находится палец, извлекающий из бокала звук.

На основе описанного явления знаменитый американский ученый Бенджамен Франклин (открывший, в частности, атмосферное электричество) создал весьма оригинальный музыкальный инструмент, напоминающий описанный Гофманом в сказке «Крошка Цахес, по прозванию Циннобер». Целый ряд хорошо отшлифованных стеклянных чашек, просверленных в середине, на одинаковых расстояниях друг от друга прикреплялись к одной общей оси. Под ящиком, в котором находилась эта система, была приделана педаль (как у швейной машины), приводящая ось во вращение. От простого прикосновения мокрых пальцев исполнителя к вращающимся чашкам звуки усиливались до фортиссимо или падали до шепота.

Сейчас трудно представить себе этот удивительный музыкальный инструмент, но люди, слышавшие его, уверяли, будто бы гармония его звуков потрясающим образом действовала как на самого исполнителя, так и на слушателей. В 1763 г. свой экземпляр этого инструмента Франклин подарил англичанке мисс Дэвис. В течение нескольких лет она демонстрировала его во многих странах Европы, а затем этот удивительный инструмент бесследно исчез. Возможно, что воспоминания о нем впоследствии дошли до Эрнста Теодора Амадея Гофмана, и он использовал этот образ в «Крошке Цахесе».

Коль скоро речь зашла о бокалах, то стоит упомянуть и тот интересный факт, что чокаться бокалами с шампанским не принято. Видимо, в основе этой традиции лежит такое чисто физическое обстоятельство, что звук при соударении даже хрустальных бокалов, наполненных шампанским (или минеральной водой), оказывается глухим. В чем же тут дело? Почему бокалы с шампанским не звенят?

Мелодичность, «хрустальную» окраску звону придают возбуждаемые в резонаторе, которым является бокал с физической точки зрения, высокочастотные звуковые (v

Даже для звуков с частотами, находящимися на верхней границе слышимости человеческого уха (v

20 кГц), длина волны в воде составляет λ = c/v

1 мм), поэтому рассеяние звуковых волн по релеевскому типу на них, казалось бы, вполне возможно. Однако давайте вдумаемся, что означает полученная нами оценка для λ_min. Для простоты забудем о сложной форме реального бокала и рассмотрим его в виде прямоугольного ящика. Пусть в нем имеется плоская звуковая волна, представляющая собой волну сжатия и разрежения. Избыточное давление в среде при распространении плоской волны можно записать в виде

* ( О колебаниях воздушных пузырьков в воде можно прочитать также в книге: Гегузин Я. Е. Пузыри.- М.: Наука, 1985.- Библиотечка «Квант», вып. 46.)

Как видите, эти размеры различаются не очень сильно, и определить по ним тип колебаний, реализуемый в действительности в условиях обсуждаемого эксперимента, не представляется возможным. Однако найденные размеры пузырьков оказались именно такими, какими они представлялись нам из повседневного опыта.

Источник

Стеклянная гармоника Франклина

…Экипаж напоминал открытую раковину из сверкающего хрусталя, и оба высоких колеса сделаны были из того же материала. Когда они вертелись, слышались дивные звуки органа…

Крошка Цахес, по прозванию Циннобер [1]

Гармоника Франклина, или гласкорд, – старинный музыкальный инструмент, представлял собой вал, помещённый в продолговатый футляр, до определённого уровня наполненный водой. На этом валу было укреплено до сорока полушарий, постепенно увеличивающихся в размере и вдвинутых друг в друга (рис. 1–3). Вал с прикреплёнными к нему полушариями приводился во вращательное движение с помощью ножной педали. Перед началом игры стеклянные полушария смачивали и, прикасаясь пальцами к тому или иному полушарию, извлекали желаемые звуки. Звуковой объём этого инструмента имел до трёх-четырёх октав, в зависимости от числа стеклянных чаш (от 37 до 46) [2].

Рис. 1. Б.Франклин за инструментом

Рис. 2. Стеклянная гармоника. Старинная гравюра из коллекции Эрмитажа

В XVIII в. этот инструмент стал особенно популярен в Англии, где его появлению предшествовало увлечение игрой на стеклянных бокалах (в 1746 г. К.-В.Глюк дал концерт на 26 бокалах). Считается, что Б.Франклин усовершенствовал (создал) этот инструмент в 1761–1763 гг. и подарил г-же Дэвис, которая показывала его в 1765 г. сначала в Англии, а потом во Франции и Германии [3]. Позже следы гармоники, сделанной Франклином, затерялись, но в конце XVIII – начале XIX вв. инструмент был достаточно популярен: и В.-А.Моцарт, и Л.Бетховен, и М.И. Глинка вводили его в партитуру своих произведений. В середине XIX в. гармоника вышла из моды, однако она не пропала бесследно, как сказано в [4]. Более того, экземпляры этого инструмента можно увидеть в Петербурге, в Музее музыки в Шереметевском дворце («Фонтанный дом»), и услышать – в июле 2006 г. в Пярну и Риге прошли концерты Томаса Блоха (Франция) на стеклянной гармонике [5, 6].

Набор простейших музыкальных инструментов, доступных каждому – звучащие бокалы, – могут быть с успехом использованы и на уроках физики для демонстрации звуковых явлений. С их помощью можно показать (т.е. дать возможность ученикам увидеть и услышать):

связь между высотой тона и частотой колебаний;

зависимость частоты колебаний от параметров колебательной системы;

различие между простым звуком и сложным;

возникновение стоячих волн в акустических музыкальных инструментах при излучении звука.

Рассказ о необычном инструменте необычного человека – Бенджамина Франклина, политика, дипломата и физика – может быть особенно поучителен в наши дни.

Звук поющего бокала

Объяснение физики поющего бокала достаточно сложно и не может быть во всей полноте представлено в рамках школьного курса (да, наверное, и институтского общего курса физики). Поэтому при изложении вопроса лучше идти от закономерностей, которые были открыты в результате обобщения экспериментов.

Извлекают звук из бокала, водя пальцем по ободку (рис. 4), но руки должны быть чистыми, без малейших следов жира. Обычно пишут, что «запеть» можно заставить не всякий бокал [4]. Лучше поют бокалы из простого тонкого стекла, но не всякие, в чём автор убедился сам, и не обязательно тонкие – ниже будет показан звук небольшой вазы для фруктов со стенками толще 2 мм. Зазвучать может и вазочка для варенья, а Рэлей извлекал звук, водя мокрым пальцем по краю колокола воздушного насоса [7].

Рис. 4. Извлечение звука

Звучащее тело совершает колебания, и это показать просто (рис. 5). Колебания бокала образуют стоячую волну: в одних положениях шарики, соприкасающиеся с чашей, не отклоняются вовсе (на узловых линиях, расположенных во взаимно перпендикулярных плоскостях – для основного тона), в других – отскакивают на значительные расстояния.

Рис. 5. Узлы и пучности основного тона

Если звук извлекается при помощи влажного пальца, то узлы и пучности движутся, и достаточно одной бусинки на ниточке, чтобы показать радиальные колебания звучащего бокала. Узловые линии при основном тоне колебаний представляют собой меридианы. Увидеть их непросто, в старой книге физических опытов [8] предлагалось нанести «молоко» из тонкого раствора обожжённой извести на стенки специальной чаши, а затем покрыть стенки грубозернистым кварцевым песком. При движении смычка по краям чаши на её внутренней поверхности образуется рисунок, который проявляется после высыхания побелки (рис. 6).

Рис. 6. Визуализация узловых меридианов

Однако проще произвести опыты с водой. Возникновение узловых линий можно наблюдать, если мокрым пальцем водить по краю бокала. Вода в нём до некоторой степени передаёт рисунок красивых волн: в месте, где остановился палец, образуются узловые линии (рис. 7). Для лучшей видимости воду следует подкрасить чернилами, и такое фото можно демонстрировать на уроке одновременно с извлечением звука из бокала. (Ученики получат огромное удовольствие, поставив опыт дома!)

Рис. 7. Волны на поверхности чистой воды

Рис. 8. Опыты Мельде. Точкой показано приложение смычка: а) основной тон; б) первый обертон; в) линии тока на поверхности жидкости

Если чаша достаточна большая, то отрывающиеся водяные пузырьки образуют брызги, вылетающие из неё. Волны на поверхности, по-видимому, являются капиллярными, и поверхностное натяжение играет роль не только в их образовании, но и в отрыве капель. Поверхностное натяжение эфира или спирта меньше, чем воды, поэтому пузырьки образуются легче. Дж.Тиндаль предполагал, что нагревание жидкости должно способствовать образованию пузырьков.

С большей или меньшей степенью подробности на уроке, посвящённом звуковым волнам, с помощью звучащего бокала можно продемонстрировать, что при извлечении звука акустический инструмент приходит в колебательное движение, причём в нём устанавливаются стоячие волны.

Высота звука зависит от [3]: величины бокала, толщины стенок и количества воды в нём (чем выше уровень воды, тем ниже тон). Рэлей указывал [7], что для тонких металлических цилиндров, открытых с одного конца, экспериментально и теоретически было установлено, что высота тона практически не зависит от высоты цилиндра, но прямо пропорциональна толщине стенок и обратно пропорциональна квадрату диаметра. Последние два положения можно найти и у Тиндаля [9]. Качественно эти закономерности могут быть проверены в рамках эксперимента на школьном оборудовании.

Физика колебаний

В силу сложности вопроса коротко остановимся на нескольких основных, как мне кажется, моментах. По типу рассматриваемые колебания относятся к автоколебаниям, схожий механизм возбуждения звука и у скрипки. Основную роль в их возникновении играет сила трения: между смычком и струной, пальцем и краем бокала. Однако в отличие от [4] я назвал бы это трение не «сухим трением», а трением скольжения со смазкой, роль которой играет канифоль, вода и т.п. В отличие от силы абсолютно сухого трения, сила трения со смазкой заметно зависит от относительной скорости (рис. 9). В [4, 10, 11] показано, что при определённых условиях в таких системах возможно существование автоколебаний.

Рис. 9. Зависимость силы трения скольжения от относительной скорости

Простейший пример – груз, лежащий на ленте транспортёра, движущейся со скоростью ₀ (рис. 10), которая меньше скорости _min, cоответствующей минимуму силы трения. В [10, 11] показано, что при таком модуле скорости ₀ положение груза будет неустойчивым. Это связано с тем, что при движении по направлению движения транспортёра сила трения возрастает, а при движении против – убывает. Таким образом, результирующая сила носит периодический характер и направлена к положению равновесия.

Рис. 10. Автоколебательная система: груз на транспортёре

Другим примером является маятник В.Фруда (рис. 11): маятник закреплён во фрикционной муфте; вращающийся вал подклеен в месте соприкосновения с нею кожей, натёртой канифолью подобно смычку (!). При пуске маятника ось, приводимая в движение, например, электродвигателем, начинает вращаться, маятник увлекается ею вперёд за счёт сцепления силами трения в муфте. При определённом отклонении от положения равновесия маятник «срывается», щёки зажима тормозятся трением, маятник идёт назад, при обратном ходе в некоторый момент относительная скорость становится равной нулю, зажим снова схватывается осью, и маятник вновь увлекается вперёд до срыва [7, 12]. И в том, и в другом случае существенно, что зависимость силы трения от скорости имеет минимум, это позволяет периодически «подпитывать» систему энергией за счёт работы сил трения.

Рис. 11. Маятник В.Фруда

Пример с маятником Фруда наводит мостик к пояснению, почему колебания скрипичной струны под действием смычка является автоколебаниями. Если позволяет время и у учеников есть интерес, можно построить объяснение на цепочке примеров: простейшие автоколебательные системы, маятник В.Фруда, колебания скрипичной струны, колебания звучащих бокалов.

Первым, кто «увидел», как колеблется скрипичная струна, был Г.Гельмгольц [13]: «…фигура изображает движение молота, поднятого водяным колесом, или же точки скрипичной струны, захваченной смычком; в течение первых девяти промежутков времени она поднимается медленно и равномерно, а во время десятого она внезапно опускается» (рис. 12). Он тщательно экспериментально изучает движение различных точек струны, его исследования, сделанные с помощью «микроскопа вибраций», уникальны. Гельмгольц дал и математический анализ колебаний. Аналогия движения с маятником Фруда очевидна, но есть одно существенное отличие. «Вначале смычок захватывает струну и отводит точку соприкосновения из положения равновесия, создавая бегущую волну (выделено мной. – М.Б.), распространяющуюся по направлению к опорам. Отражённая волна смещает струну навстречу движению смычка и увеличивает скорость их относительного движения. При отражении волны от противоположной опоры смещения струны совпадают по направлению с движением смычка, скорость движения струны относительно смычка уменьшается, трение резко возрастает, и смычок вновь захватывает струну, сообщает ей новый импульс, поддерживающий незатухающие колебания струны» (рис. 13) [14]. Итак, отличительной чертой автоколебаний звучащих инструментов является волновой характер процесса. И здесь необходимо провести аналогию между колебаниями скрипки и бокала: трение со смазкой, имеющее нелинейную и немонотонную характеристику, обеспечивает принципиальную возможность возникновения обратной связи между внешним источником энергии и колебательной системой, однако регулирующим механизмом является устанавливающийся во времени волновой процесс.

Рис. 12. Движение скрипичной струны

Рис. 13. Осциллограмма изменения сил, действующих при автоколебаниях скрипичной струны. Частота 585 Гц, длина струны 17 см

Между колебаниями струны скрипки, вызванными движением смычка, колебаниями колокола, возбуждёнными ударом, и колебаниями поющего бокала существует и различие, на которое обращает внимание Рэлей: «…влияние трения в первую очередь состоит в возбуждении тангенциального движения, и точка приложения трения является местом, где тангенциальное движение максимально, а следовательно, нормальное движение равно нулю» [7]. Итак, узлы основного тона поющего бокала (а их четыре) не являются точками абсолютного покоя – в них тангенциальное движение максимально. Как видно на рис. 8, узел оказывается в месте приложения пальца – это узел нормальных колебаний, остальные узлы отстоят от него на углы 90°, 180°, 270°. В промежуточных точках, смещённых на углы 45°, 135°, 225°, 315°, находятся пучности нормальных колебаний, в которых тангенциальное движение равно нулю.

В бокалах, возбуждаемых смычком или лёгким ударом пальца, тангенциальное движение узлов также имеет место и составляет половину нормального смещения для основного тона [7]. Вот такая непростая и красивая физика поющего бокала. Может быть, иногда и нужно показать сложное в простом, глубину физики в самых, казалось бы, очевидных, в прямом смысле этого слова, опытах, чтобы сложность не измерялась количеством схем и приборов.

Демонстрационный эксперимент

Каждый учитель строит урок, сообразуясь с собственным видением предмета и программы. Но урок о «поющих» бокалах не может быть без демонстраций. С одной стороны, должен быть набор бокалов, издающих звуки разной высоты (см. таблицу), с другой – необходимы приборы, позволяющие увидеть развёртку колебаний.

Опыты, описанные ниже, были поставлены с помощью довольно старых приборов: однолучевого осциллографа С1-1 (иногда в паре с коммутатором), звукового генератора ГЗШ-63 (ЗГ), усилителя низкой частоты УНЧ-3, микрофона, камертона 440 Гц. Осциллограммы были сфотографированы цифровым фотоаппаратом и обработаны на компьютере.

При демонстрации развёртка звука подаётся на осциллограф. Бокал начинает звучать не сразу, он должен «обтереться». Тонкие бокалы дают довольно чистый звук, и на экране видна чёткая синусоида, однако стоит руке сделать неверное движение, и звук становится неприятным. Особенно это характерно для большой чаши – «всякое скрипение смычка узнаётся внезапными перемещениями и изменениями формы колебания», как писал Г.Гельмгольц о звучании скрипичной струны [13]. Каждое, пусть даже незаметное, неверное движение будет «ответствовать» неприятным скрипом, а на осциллографе проявится в виде резких линий колебаний – звук становится сложным (и немузыкальным!). На больших бокалах можно услышать и увидеть, что звук достигает своего максимума не сразу – стоит обратить внимание на время установления автоколебаний (маятник часов слегка качнули, и только через несколько колебаний он выйдет на установившийся режим).

Частота звука зависит от параметров бокала:

Частоту колебаний проще измерить, сделав фотографии. При этом обнаруживаются следующие сложности. Осциллограммы непостоянны и вследствие неровностей движения руки часто изменяются. Более того, за «время выдержки» фотоаппарат успевает снять несколько кривых, что видно на приводимых ниже фотографиях.

Чтобы определить неизвестную частоту, необходимо иметь фото опорного сигнала известной частоты, например, сигнала с ЗГ. Возможно, использование двухлучевого осциллографа упростило бы задачу. В противном случае приходится совмещать фотографии, ориентируясь на сетку экрана, для чего все фото следует делать с одного расстояния. На рис. 14 показаны колебания камертона частотой 440 Гц. Базовый сигнал имеет частоту 1000 Гц, выставленную на лимбе ЗГ. Обрабатывая осциллограмму, можно получить частоту камертона 445–470 Гц из-за погрешностей фотографирования, совмещения фотографий, развёртки сигнала на экране, неточности положения лимба ЗГ и т.п. Более близкое значение получается, если брать средний по всей осциллограмме период базового сигнала и средний период колебаний камертона. Точность определения частоты по фотографиям составляет около 5%, что вполне разумно для школьного эксперимента.

Рис. 14. Осциллограммы звука: а) камертона, 440 Гц; б) звукового генератора, 1000 Гц

В популярных книгах пишут, что, подливая в стакан воду, можно изменять тон: чем больше воды, тем ниже тон [3]. С другой стороны, известно, что частота звука тонкого цилиндра слабо зависит от его высоты. На рис. 15 показаны фужер и осциллограммы звука, которые он издаёт, будучи пустым или наполненным водой. Частота звучания пустого фужера 1120 Гц, с водой 750 Гц, т.е. частота понижается в полтора раза, при этом звук теряет свою чистоту и возбуждается хуже.

Рис. 15. Поющий фужер ёмкостью 400 мл (а); осциллограммы звука пустого фужера (б) и на 3/4 наполненного водой (в), а также сигнала ЗГ частотой 1000 Гц (г)

Мне удалось подобрать два бокала одинаковой формы и объёма, но слегка разной толщины (см. таблицу). Записи звука представлены на рис. 16. Во-первых, толстый бокал и фужер, имея разную форму, но близкие по толщине стенки и диаметров, издают звук близких частот (1185 Гц и 1120 Гц), в то время как их объём и высота разнятся существенно. Таким образом, экспериментально подтверждается слабая зависимость частоты звучания от высоты бокала: подливая воду, мы изменили высоту бокала в 4 раза, а частота звука понизилась лишь в 1,5.

Рис. 16. Бокал ёмкостью 175 мл (а), осциллограммы звука тонкого (б) и толстого (в) бокалов, а также сигнала ЗГ, 1000 Гц (г)

Тонкий бокал издаёт более низкий звук – 960 Гц, что в 1,2 раза ниже звука толстого бокала (конечно, нужно иметь в виду ошибку измерения!). Бокалы имеют одинаковый средний диаметр. Толщина стекла заметно меняется по периметру бокалов, в таблице даны результаты пары измерений, проведённых по линиям двух взаимно перпендикулярных диаметров. Согласно формуле, частота звука толстого бокала должна была бы быть выше звука тонкого примерно в 1,5 раза. Теоретически формула была получена для тонких цилиндров одной толщины, толщина же стенок бокалов, по-видимому, меняется не только вдоль окружности, но и по высоте.

0,3 мм. Иными словами, высота тона должна отличаться в пределах 30%, что соответствует нашим измерениям. Некоторые методисты увлекаются расчётом ошибки измерения, приводя огромные формулы для оценки погрешности косвенного измерения. Гораздо важнее увидеть источники таковых в реальной работе и попытаться показать их роль. Частоты звука с помощью фотографий определяются с ошибкой, были указаны источники и метод их оценки. Отношение частот бокалов разной толщины выходило за рамки этой ошибки, и мы попытались найти физическую причину. Конечно, измерения штангенциркулем тоже проводятся с ошибкой, кроме того, плоские губки штангенциркуля не позволяют оценить толщину, а диаметр нецилиндрических стеклянных тел трудно измерить – по формулам такие ошибки не рассчитаешь! Мы показали примерный способ оценки суммарного вклада различных факторов. Итак, в предлагаемых опытах есть элементы реальной проектной работы.

Зависимость частоты звука от диаметра исследовалась на стеклянной вазе для фруктов. Хуже обработанный край стекла даёт менее чистый звук, и это тоже пример сложного звука (рис. 17, а). Частота звучания пустой вазы, возбуждаемого влажным пальцем, определялась в двух экспериментах. В первом мы отметили, что больший колокол издаёт не только более низкий (365 Гц, рис. 17, б), но и более сильный звук. В другом мы разделили сигнал, идущий от ЗГ и от вазы, с помощью коммутатора. Получилось 378 Гц (рис. 17, г), различие около 4%. Как мне кажется, на записи прорабатывается первый обертон. Когда ваза менее чем наполовину была наполнена водой, подкрашенной чернилами, мы чётко видели четыре узловые точки, соответствующие основному тону. В месте касания пальца находился узел нормальных колебаний! Добавление воды больше, чем наполовину, понизило звук до 310 Гц.

Рис. 17. Звучащая ваза: а) осциллограмма звука вазы с водой; б) пустой вазы; в) сигнала ЗГ, 1000 Гц; г) осциллограмма звука вазы, полученная с использованием коммутатора; д) волны на поверхности

Согласно теории, частота основного тона пустой вазы должна была быть около 200 Гц. Однако полученное в эксперименте значение выше. Для толстого и тонкого бокалов мы выяснили, что возможная причина состоит в изменении толщины не столько по окружности, сколько по высоте. Разумно предположить, что ближе к основанию ваза заметно утолщается, эффективная толщина стекла становится больше, а звук выше.

Автоколебания, возбуждаемые в системе, происходят с частотой собственных колебаний. Чтобы превратить вазу в стеклянный колокол, мы не жёстко закрепляли её в штативе, а подвешивали (рис. 18). Ударом пальца или резинового молоточка возбуждали затухающие собственные колебания. Частота звучания оказалась равной 364 Гц, что совпало с частотой автоколебаний.

Рис. 18. Ваза-колокол (а) и осциллограммы звука вазы (б) и сигнала ЗГ, 1000 Гц (в)

Подводя итог, можно видеть, что на школьном оборудовании (даже довольно старом) удаётся качественно показать согласие между экспериментальными значениями и теорией. Количественные расхождения можно объяснить исходя из конкретных условий эксперимента и параметров используемого оборудования. В каком объёме проводить исследование – дело учителя, но, даже с небольшой группой ребят, можно прямо на уроке найти, с какой частотой поёт тот или иной бокал. Франклин создал гармонику объёмом звука в четыре октавы, исследованные бокалы позволили услышать почти две: от 300 до 1200 Гц.

От звучащих бокалов – к поющей скрипке… Физика и музыка на уроке в гимназии № 625 г. Москвы, осень 2005 г., играет Ирина Корнева – выпускница 2006 г. Звук скрипки – особенный, это видно и из осциллограммы, но больше всего меня поразили глаза ребят… Мои ученики – и физики, и лирики

Игра на стеклянной гармонике была в большой моде в начале XVIII в.
