Что такое суммирующий счетчик

Суммирующий счетчик

Счетчики

Счетчиком называется типовой узел ЭВМ, предназначенный для подсчета числа входных сигналов (импульсов). По целевому назначению счетчики подразделяются на суммирующие, вычитающие и реверсивные.

Суммирующий счетчик предназначен для выполнения счета импульсов в прямом направлении, т.е. для сложения. С приходом очередного импульса на вход счетчика его содержимое увеличивается на единицу.

Вычитающий счетчик предназначен для выполнения счета в обратном направлении, т.е. в режиме вычитания. Каждый импульс, поступающий на вход такого счетчика, уменьшает его содержимое на единицу.

Реверсивными называются такие счетчики, которые могут работать как в режиме сложения, так и в режиме вычитания.

По способу построения цепей сигналов переноса различают счетчики с одновременным, групповым, сквозным и последовательным переносами.

Основными характеристиками счетчиков являются:

2. Модуль счета или коэффициент пересчета К.

При построении схем счетчиком могут быть использованы методы синтеза конечных автоматов, рассмотренные ранее.

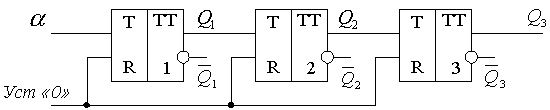

В простейшем случае двоичный счетчик может быть образован из асинхронных Т-триггеров, соединенных последовательно. При этом сигналы счета a поступают на вход Т-триггера младшего разряда счетчика. Прямой выход Q триггера каждого разряда соединен со входом Т соседнего триггера более старшего разряда. Поскольку в процессе счета переключение триггеров отдельных разрядов в этом счетчике осуществляется последовательно разряд за разрядом, такой счетчик носит название счетчика с последовательным переносом. Для ликвидации неустойчивых состояний используются двухступенчатые триггера. Схема счетчика имеет следующий вид:

Числа, формируемые счетчиком, могут быть выведены из него в параллельной форме посредством одновременного опроса состояния всех разрядов счетчика.

Счетчики обычно строятся на синхронных или асинхронных двухступенчатых Т-триггерах.

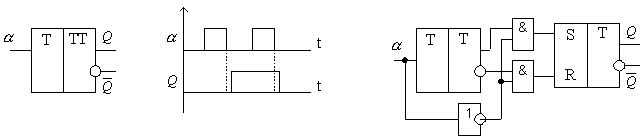

В асинхронном Т-триггере смена состояний происходит по заднему фронту входного сигнала, поскольку двухступенчатый триггер можно рассматривать как схему, состоящую из двух триггеров:

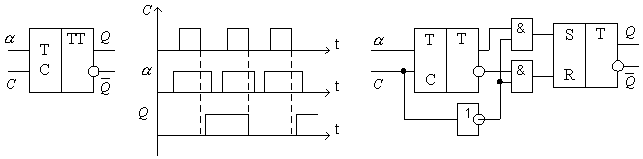

В синхронном триггере смена состояний происходит по заднему фронту синхроимпульсов С:

Временная диаграмма работ трех разрядного асинхронного суммирующего счетчика с последовательным переносом имеет вид.

Источник

Счетчик. Суммирующий счетчик.

Счетчиком называют устройство, осуществляющее счет числа поданных на его вход импульсов и фиксирующее это число в двоичном коде.

Суммирующий счетчик предназначен для выполнения счета импульсов в прямом направлении, т.е. для сложения. С приходом очередного импульса на вход счетчика его содержимое увеличивается на единицу.

T-триггер. Принцип работы, назначение.

Т-триггер (от англ. Toggle — переключатель) часто называют счётным триггером, так как он является простейшим счётчиком по модулю 2.

Асинхронный Т-триггер не имеет входа разрешения счёта — Т и переключается по каждому тактовому импульсу на входе С.

T	Q(t)	Q(t+1)
0	0	0
0	1	1
1	0	1
1	1	0

Синхронный Т-триггер, при единице на входе Т, по каждому такту на входе С изменяет своё логическое состояние на противоположное, и не изменяет выходное состояние при нуле на входе T. Т-триггер можно построить на JK-триггере, на двухступенчатом (Master-Slave, MS) D-триггере и на двух одноступенчатых D-триггерах и инверторе.

Как можно видеть в таблице истинности JK-триггера, он переходит в инверсное состояние каждый раз при одновременной подаче на входы J и K логической 1. Это свойство позволяет создать на базе JK-триггера Т-триггер, объединяя входы J и К.

В двухступенчатом (Master-Slave, MS) D-триггере инверсный выход Q соединяется со входом D, а на вход С подаются счётные импульсы. В результате триггер при каждом счётном импульсе запоминает значение Q, то есть будет переключаться в противоположное состояние.

Т-триггер часто применяют для понижения частоты в 2 раза, при этом на Т вход подают единицу, а на С — сигнал с частотой, которая будет поделена на 2

Вычитающий счетчик.

Вычитающий счётчик с последовательным переносом имеет обратный порядок смены состояний: с приходом очередного счётного импульса содержащееся в счётчике число уменьшается на единицу

Асинхронный реверсивный счетчик.

Часто возникает необходимость, чтобы счетчики обладали способностью выполнять сложение или вычитание, т.е. были реверсивными.

В таких счетчиках объединяются схемы суммирующего и вычитающегосчетчиков. Реверсивные счетчики могут иметь два или один входа для подачи счетных сигналов.

Ниже показана схема реверсивного асинхронного счетчика имеющегоодин счетный вход (рисунок 9.53).

Рисунок 9.53

Асинхронные счетчики имеют простую структуру, но обладают рядом недостатков:

2) в ходе переключения младшие разряды принимают уже новые состояния, в то время как старшие еще находятся в прежнем. Т.е. при смене одного числа другим счетчик проходит ряд промежуточных состояний, каждоеиз которых может быть ошибочно принято за двоичный код числа поступивших на вход импульсов.

Когда для устройства, в состав которого входит счетчик, отмеченные недостатки являются существенными, используют синхронные счетчики.

Дата добавления: 2019-02-26 ; просмотров: 714 ; Мы поможем в написании вашей работы!

Источник

Счетчики импульсов: схемы, назначение, применение, устройство

Что такое счетчик импульсов?

Счетчик импульсов — это последовательностное цифровое устройство, обеспечивающее хранение слова информации и выполнение над ним микрооперации счета, заключающейся в изменении значения числа в счетчике на 1. По существу счетчик представляет собой совокупность соединенных определенным образом триггеров. Основной параметр счетчика — модуль счета. Это максимальное число единичных сигналов, которое может быть сосчитано счетчиком. Счетчики обозначают через СТ (от англ. counter).

Классификация счетчиков импульсов

Суммирующий счетчик импульсов

Рассмотрим суммирующий счетчик (рис. 3.67, а). Такой счетчик построен на четырех JK-триггерах, которые при наличии на обоих входах логического сигнала «1» переключаются в моменты появления на входах синхронизации отрицательных перепадов напряжения.
Временные диаграммы, иллюстрирующие работу счетчика, приведены на рис. 3.67, б. Через К_си обозначен модуль счета (коэффициент счета импульсов). Состояние левого триггера соответствует младшему разряду двоичного числа, а правого — старшему разряду.

В исходном состоянии на всех триггерах установлены логические нули. Каждый триггер меняет свое состояние лишь в тот момент, когда на него действует отрицательный перепад напряжения.

Таким образом, данный счетчик реализует суммирование входных импульсов. Из временных диаграмм видно, что частота каждого последующего импульса в два раза меньше, чем предыдущая, т. е. каждый триггер делит частоту входного сигнала на два, что и используется в делителях частоты.

Трехразрядный вычитающий счетчик с последовательным переносом

Рассмотрим трехразрядный вычитающий счетчик с последовательным переносом, схема и временные диаграммы работы которого приведены на рис. 3.68.

На входы J и К каждого триггера поданы логические 1, поэтому по приходу заднего фронта импульса, подаваемого на его вход синхронизации С, каждый триггер изменяет предыдущее состояние. Вначале сигналы на выходах всех триггеров равны 1. Это соответствует хранению в счетчике двоичного числа 111 или десятичного числа 7. После окончания первого импульса F первый триггер изменяет состояние: сигнал Q₁ станет равным 0, a ¯ Q₁ − 1.

После первого импульса F счетчик хранит состояние 11О. Дальнейшее изменение состояния счетчика происходит аналогично изложенному выше. После состояния 000 счетчик вновь переходит в состояние 111.

Трехразрядный самоостанавливающийся вычитающий счетчик с последовательным переносом

Рассмотрим трехразрядный самоостанавливающийся вычитающий счетчик с последовательным переносом (рис. 3.69).
После перехода счетчика в состояние 000 на выходах всех триггеров возникает сигнал логического 0, который подается через логический элемент ИЛИ на входы J и К первого триггера, после чего этот триггер выходит из режима Т-триггера и перестает реагировать на импульсы F.

Трехразрядный реверсивный счетчик с последовательным переносом

Рассмотрим трехразрядный реверсивный счетчик с последовательным переносом (рис. 3.70).
В режиме вычитания входные сигналы должны подаваться на вход Т_в. На вход Т_с при этом подается сигнал логического 0. Пусть все триггеры находятся в состоянии 111. Когда первый сигнал поступает на вход Т_в, на входе Т первого триггера появляется логическая 1, и он изменяет свое состояние. После этого на его инверсном входе возникает сигнал логической 1.

При поступлении второго импульса на вход Т_в на входе второго триггера появится логическая 1, поэтому второй триггер изменит свое состояние (первый триггер также изменит свое состояние по приходу второго импульса). Дальнейшее изменение состояния происходит аналогично. В режиме сложения счетчик работает аналогично 4-разрядному суммирующему счетчику. При этом сигнал подается на вход Т_с. На вход Т_в подается логический 0.
В качестве примера рассмотрим микросхемы реверсивных счетчиков (рис: 3.71) с параллельным переносом серии 155 (ТТЛ):

Направление счета определяется тем, на какой вывод (5 или 4) подаются импульсы. Входы 1, 9, 10, 15 — информационные, а вход 11 используется для предварительной записи. Эти 5 входов позволяют осуществить предварительную запись в счетчик (предустановку). Для этого нужно подать соответствующие данные на информационные входы, а затем подать импульс записи низкого уровня на вход 11, и счетчик запомнит число.

Вход 14 — вход установки О при подаче высокого уровня напряжения. Для построения счетчиков большей разрядности используются выходы прямого и обратного переноса (выводы 12 и 13 соответственно). С вывода 12 сигнал должен подаваться на вход прямого счета следующего каскада, а с 13 — на вход обратного счета.

Источник

Электроника

учебно-справочное пособие

Счётчики

Счетчик импульсов — это последовательностное цифровое устройство, обеспечивающее хранение слова информации и выполнение над ним микрооперации счета, заключающейся в изменении значения числа в счетчике на 1. По существу счетчик представляет собой совокупность соединенных определенным образом триггеров. Основной параметр счетчика — модуль счета. Это максимальное число единичных сигналов, которое может быть сосчитано счетчиком.

Счетчики импульсов классифицируют

по направлению счета:

по способу формирования внутренних связей:

Двоичные асинхронные счётчики

В этой схеме, так как на вход триггера подается сигнал с инверсного выхода микросхемы, при поступлении тактовых импульсов сигнал на выходе будет меняться с 0 на 1 и наоборот. Временная диаграмма сигналов на входе и выходах триггера приведена на рисунке 2.

Таким образом у нас появился счётчик, считающий до двух. Обычно требуется посчитать количество импульсов, которое больше двух. В этом случае можно использовать выходной сигнал счетного триггера как входной сигнал для следующего триггера, то есть соединить триггеры последовательно. Так можно построить любой счётчик, считающий до максимального числа, кратного степени два.

Схема счётчика, позволяющего посчитать до 16 импульсов приведена на рисунке 3, а временная диаграмма сигналов на входе и выходах этого счётчика приведена на рисунке 4.

Как видно из временной диаграммы, на выходах этого двоичного счётчика последовательно появляются цифры от 0 до 15. Естественно эти цифры записаны в двоичном виде. Они приведены в таблице 1. То есть, при поступлении на счётный вход очередного импульса, содержимое счётчика увеличивается на 1. Поэтому такие счётчики получили название суммирующих двоичных счётчиков.

Изменение уровней на выходе суммирующего счётчика при поступлении на его вход импульсов

Номер входного импульса	Q3	Q2	Q1	Q0
0	0	0	0	0
1	0	0	0	1
2	0	0	1	0
3	0	0	1	1
4	0	1	0	0
5	0	1	0	1
6	0	1	1	0
7	0	1	1	1
8	1	0	0	0
9	1	0	0	1
10	1	0	1	0
11	1	0	1	1
12	1	1	0	0
13	1	1	0	1
14	1	1	1	0
15	1	1	1	1

Существуют готовые микросхемы асинхронных двоичных счётчиков. Классическим примером такого счётчика является микросхема 555ИЕ5. Её изображение на принципиальных схемах приведено на рисунке 5. В этой микросхеме существует вход обнуления микросхемы R, который позволяет записать во все триггеры счётчика нулевое значение.

Двоичные вычитающие асинхронные счётчики

Счётчики могут не только увеличивать своё значение на единицу при поступлении на вход импульсов но и уменьшать его. Такие счётчики получили название вычитающих счётчиков. Для реализации вычитающего счётчика достаточно чтобы T-триггер срабатывал по переднему фронту входного сигнала. Это можно осуществить инвертированием этого сигнала. В схеме, приведенной на рисунке 6, для реализации вычитающего счётчика сигнал на входы последующих триггеров подаются с инверсных выводов предыдущих триггеров.

Временная диаграмма этого счётчика приведена на рисунке 7. По этой диаграмме видно, что при поступлении на вход счётчика первого же импульса на выходах появляется максимально возможное для четырёхразрядного счётчика число 15. При поступлении следующих импульсов содержимое счётчика уменьшается на единицу. Этот процесс продолжается до тех пор, пока содержимое счётчика не станет вновь равно 0.

Все возможные состояния сигналов на выходах счётчика при поступлении импульсов на вход микросхемы приведены в таблице 2.

Изменение уровней на выходе вычитающего счётчика при поступлении на его вход импульсов

Номер входного импульса	Q3	Q2	Q1	Q0
0	0	0	0	0
1	1	1	1	1
2	1	1	1	0
3	1	1	0	1
4	1	1	0	0
5	1	0	1	1
6	1	0	1	0
7	1	0	0	1
8	1	0	0	0
9	0	1	1	1
10	0	1	1	0
11	0	1	0	1
12	0	1	0	0
13	0	0	1	1
14	0	0	1	0
15	0	0	0	1

Для тех, кто привык работать с реально выпускаемыми микросхемами, следует обратить внимание, что для примера были использованы D-триггеры, работающие по заднему фронту. Микросхемы 1533ТМ2 (два D-триггера в одном корпусе) срабатывают по переднему фронту, поэтому схемы для суммирующего и вычитающего счётчика поменяются местами.

Недвоичные счётчики с обратной связью.

Если посмотреть на временную диаграмму сигналов на выходах двоичного счётчика, приведённого на рисунке 4, то можно увидеть, что частота сигналов на его выходах будет уменьшаться в два раза по отношению к предыдущему выходу. Это позволяет использовать счетчики в качестве делителей частоты входного сигнала. Эти делители частоты могут быть использованы в устройствах формирования высокостабильных генераторов частоты (синтезаторов частот). Частоты могут быть использованы либо для синхронизации цифровых устройств (в том числе и микропроцессоров) либо в качестве задающих генераторов радиоприёмных и радиопередающих устройств.

При использовании цифровых счётчиков в качестве устройств формирования опорных частот может потребоваться обеспечить коэффициент деления, отличающийся от степени числа 2. Ещё одна ситуация, когда необходимо применять недвоичные счётчики возникает при отображении информации, записанной в счётчике. Человек, который работает с электронной техникой, привык работать с десятичной системой счисления, поэтому возникает необходимость отображать хранящееся в счётчике число в непосредственно десятичном виде. Это намного проще сделать, если и счет вести сразу в двоично-десятичном коде. Иначе для индикации потребуется перекодировать информацию из двоичного в двоично-десятичный код.

Построить недвоичный счётчик можно из двоичного за счёт выбрасывания лишних комбинаций единиц и нулей. Это может быть осуществлено при помощи обратной связи. Для этого при помощи дешифратора определяется число, соответствующее коэффициенту счёта, и сигнал с выхода этого дешифратора обнуляет содержимое двоичного счётчика. В качестве примера на рисунке 8 приведена схема двоично-десятичного счётчика.

В этой схеме дешифратор построен на двухвходовой схеме «2И», входящей в состав микросхемы двоичного счётчика. Дешифратор декодирует число 10 (1010 в двоичной системе счисления). В соответствии с принципами построения схем по произвольной таблице истинности для построения дешифратора требуется ещё два инвертора, подключённых к выходам 1 и 4. Однако после сброса счётчика числа, большие 10 никогда не смогут появиться на выходах микросхемы. Поэтому схема дешифратора упрощается и вместо четырёхвходовой схемы «4И» можно обойтись двухвходовой схемой. Инверторы тоже оказываются лишними.

При использовании счётчиков в качестве делителей частоты тоже можно воспользоваться обратной связью. Приведём в качестве примера схему делителя частоты на 1000. При разработке делителя прежде всего определим сколько потребуется микросхем двоичных счётчиков. Для этого определим степень числа 2, при которой число M=2 n будет больше требуемого числа 1000. Это будет число 10. При возведении основания системы счисления 2 в 10 степень получится число 1024. То есть, при использовании для построения делителя частоты непосредственно триггеров, достаточно будет десяти триггеров. Однако обычно для построения делителей частоты используют готовые двоичные счётчики, поэтому определим необходимое количество микросхем двоичных счётчиков. При использовании четырёхразрядных двоичных счётчиков достаточно будет трёх микросхем, так как в трёх микросхемах будет 3*4=12 триггеров, что заведомо больше минимального числа триггеров.

Следующим этапом построения делителя частоты будет перевод коэффициента деления 1000 в двоичное представление. Десятичное число 1000 в двоичном виде будет выглядеть как 0011 1110 1000. В этом числе шесть единиц, поэтому для построения делителя будет достаточно шестивходовой схемы «И». Однако такие схемы не выпускаются, поэтому воспользуемся микросхемой «8И-НЕ». Неиспользуемые входы этой микросхемы подключим к питанию. Ненужную нам инверсию сигнала скомпенсируем дополнительным инвертором. Получившаяся схема делителя на 1000 приведена на рисунке 9.

При использовании счётчиков в составе синтезаторов частот может потребоваться формирование целого диапазона частот. В этом случае делитель должен обладать возможностью изменения коэффициента деления (ДПКД). При использовании обратной связи для этого потребуется полный дешифратор и переключатели его выходов на вход сброса счётчика. Схема при этом получается сложной, а управление неудобным. Пример двухразрядного делителя с переменным коэффициентом деления (ДПКД), построенного на десятичных счётчиках приведён на рисунке 4.
